NASA pokryła skrzydło świecącą farbą i zrobiła z niego gigantyczny czujnik ciśnienia

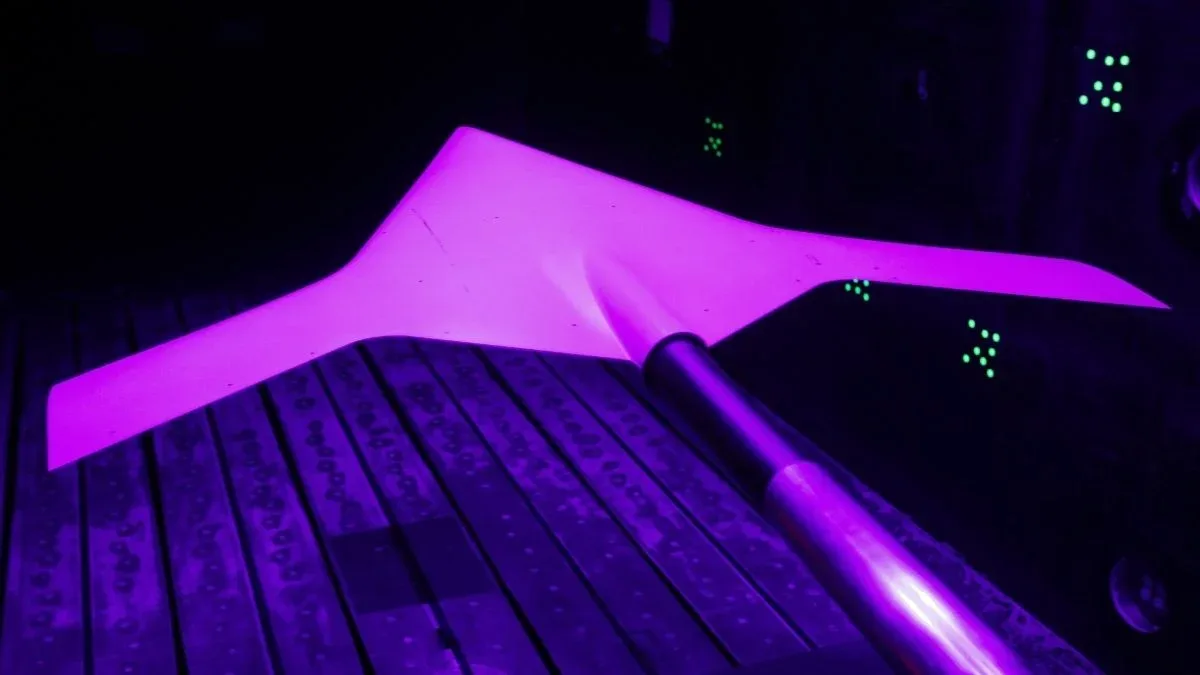

Podczas prób w tunelu aerodynamicznym model skrzydła nagle zaczyna emitować intensywne różowo-fioletowe światło. To nie jest zabieg wizualny stworzony na potrzeby nagrania — NASA w ten sposób przekształciła powierzchnię skrzydła w rozległy czujnik ciśnienia. Zastosowana powłoka zmienia poziom jasności w reakcji na siłę, z jaką powietrze napiera na dany fragment struktury. Dzięki temu kamery o wysokiej częstotliwości rejestracji są w stanie uchwycić tysiące zjawisk, które umknęłyby tradycyjnym, punktowym czujnikom.

Całe skrzydło staje się czujnikiem

Eksperyment odbył się w Transonic Dynamics Tunnel, należącym do NASA Langley Research Center w stanie Wirginia. Badaniu poddano Benchmark Supercritical Wing — model skrzydła traktowany jako punkt odniesienia w badaniach aerodynamicznych oraz przy weryfikacji symulacji komputerowych. To nie element konkretnego, planowanego samolotu, ale konstrukcja referencyjna, której właściwości inżynierowie znają od dawna bardzo dokładnie.

Powierzchnię modelu pokryto substancją o nazwie unsteady Pressure Sensitive Paint, określaną skrótem uPSP. Pod wpływem odpowiedniego światła farba zaczyna świecić, a natężenie tej emisji zależy od tego, ile tlenu dociera do cząsteczek luminescencyjnych wmieszanych w powłokę. Gdy ciśnienie rośnie, przy powierzchni znajduje się więcej tlenu, co tłumi luminescencję i powoduje przygaszenie obrazu. Przy spadku ciśnienia efekt jest odwrotny — świecenie staje się intensywniejsze.

Takie podejście eliminuje potrzebę wiercenia dziesiątek czy setek otworów w skrzydle i podłączania do nich osobnych przewodów pomiarowych. Wystarczy, że kamera obserwuje całą pomalowaną powierzchnię — zmiany jasności pozwalają zbudować mapę ciśnienia praktycznie dla każdego punktu modelu widocznego w kadrze.

To w pewnym sensie inna droga do rozwiązania tego samego problemu, z jakim poradzono sobie w polskim tunelu aerodynamicznym T-3, gdzie zastosowano miliony drobnych baniek wypełnionych helem. Bańki pozwalają obserwować ruch samego powietrza wokół konstrukcji, natomiast farba wykorzystana przez NASA ukazuje, jaki wpływ ten przepływ wywiera bezpośrednio na powierzchnię skrzydła.

Zwykłe czujniki widzą tylko wybrane miejsca

Tradycyjny pomiar ciśnienia w tunelu aerodynamicznym cechuje się wysoką precyzją, jednak każdy czujnik rejestruje dane wyłącznie w miejscu swojego montażu. W modelu wykonuje się wówczas niewielkie otwory, doprowadza do nich przewody i zbiera informacje z konkretnych punktów. Jeśli coś istotnego dzieje się pomiędzy dwoma czujnikami, istnieje ryzyko, że zostanie to niezauważone. W przypadku skomplikowanego przepływu, wibracji skrzydła czy nagłych skoków ciśnienia garstka punktów pomiarowych może nie wystarczyć do pełnego obrazu sytuacji.

Metoda uPSP działa na odmiennej zasadzie — cała widoczna powierzchnia staje się warstwą pomiarową, a szybkie kamery śledzą jej zmiany w czasie rzeczywistym. NASA pracuje nad tą technologią od lat i wykorzystywała ją już wcześniej, między innymi przy modelach rakiet Space Launch System. Najnowsze wersje systemu są w stanie rejestrować dynamiczne wahania ciśnienia z częstotliwością nawet tysięcy pomiarów na sekundę. Inżynier, zamiast analizować kilkadziesiąt pojedynczych wykresów, otrzymuje więc coś w rodzaju filmu ukazującego, jak rozkład ciśnienia przemieszcza się po całej konstrukcji.

Najnowszy test wyróżniał się również miejscem, w którym go przeprowadzono. Transonic Dynamics Tunnel umożliwia rozpędzenie przepływu do około Mach 1,2 i pracę nie tylko na zwykłym powietrzu. W niektórych próbach wykorzystuje się tam ciężki gaz R-134a, który dzięki swoim właściwościom pozwala odtworzyć na mniejszym modelu zjawiska zachodzące w pełnowymiarowym samolocie. To umożliwia konstrukcji realistyczne drgania, wyginanie się i reagowanie na przepływ bez konieczności budowania ogromnego prototypu.

Dla farby czułej na obecność tlenu stanowi to jednak poważne wyzwanie, ponieważ jej działanie bazuje właśnie na kontakcie z tym gazem, a wewnątrz tunelu podczas takich testów jest go niewiele. Z tego powodu NASA musiała przygotować dedykowaną wersję powłoki oraz sprzęt dostosowany do pracy w tak specyficznych warunkach.

W trakcie badań użyto także szybkich kamer oraz specjalnego oświetlenia ultrafioletowego. Po jego uruchomieniu skrzydło zaczęło emitować charakterystyczny różowo-fioletowy blask, a poszczególne klatki nagrania można było przeliczyć na konkretne wartości ciśnienia.

Teraz skrzydło może się jeszcze ruszać

Drugim istotnym aspektem eksperymentu był sposób zamontowania modelu. Konstrukcja nie była unieruchomiona — NASA zastosowała uPSP na dużym elemencie, który mógł swobodnie odpowiadać na działanie przepływu.

Takie podejście ma znaczenie w kontekście przyszłego wykorzystania technologii do badania aeroelastyczności, czyli wzajemnych oddziaływań między siłami aerodynamicznymi a odkształceniami konstrukcji. Rzeczywiste skrzydło nie jest sztywną, niezmienną płytą — ugina się pod obciążeniem, wibruje, a w pewnych okolicznościach mogą zachodzić procesy stanowiące zagrożenie dla całego samolotu.

Tunel TDT zbudowano właśnie z myślą o badaniu takich zjawisk. NASA planuje teraz zestawiać dane o ruchu konstrukcji z mapą ciśnienia obejmującą całą powierzchnię skrzydła, co umożliwi dokładniejszą weryfikację modeli komputerowych jeszcze przed powstaniem pełnowymiarowej maszyny.

Konstruktorzy samolotów stawiają obecnie na dłuższe i lżejsze skrzydła, które ograniczają opór i spalanie paliwa, ale za to intensywniej pracują podczas lotu. W eksperymentalnych projektach testuje się już rozwiązania aktywnie wpływające na przepływ powietrza wokół skrzydła, jako alternatywę dla klasycznych lotek i klap.

Farba może zastąpić setki przewodów

Kluczową zaletą uPSP jest przede wszystkim ogromna liczba danych, jakie można zebrać w ramach jednego przebiegu testu w tunelu. Według NASA rozwój szybkich kamer, mocy obliczeniowej oraz samej powłoki pozwolił w ostatnich latach zwiększyć tempo pomiarów blisko 10 tysięcy razy, a rozdzielczość zbieranych danych około tysiąckrotnie w porównaniu ze starszymi metodami. Część wyników jest dziś dostępna już po kilkunastu lub kilkudziesięciu minutach, podczas gdy wcześniej analiza eksperymentu zajmowała dni, a nawet tygodnie.

Ma to szczególne znaczenie w tunelu aerodynamicznym, gdzie każda minuta testów jest kosztowna i precyzyjnie zaplanowana. Jeśli wynik szybko wykaże nietypowy rozkład ciśnienia, zespół badawczy może natychmiast zmienić konfigurację modelu i powtórzyć próbę jeszcze w ramach tej samej kampanii pomiarowej. Po zakończeniu najnowszego testu NASA zamierza wykorzystać tę technikę na bardziej podatnych na deformacje modelach skrzydeł, które będą wyraźnie się uginać pod wpływem przepływu powietrza. W takim scenariuszu świecąca powierzchnia ma ukazywać nie tylko miejsca największego nacisku powietrza, ale też sposób, w jaki ten nacisk zmienia się wraz z ruchem samego skrzydła.
